首发无损高性能USB2.0+HDMI内窥镜解码板
作者：admin / 发表时间：2025-05-22
首发无损高性能USB2.0+HDMI内窥镜解码板
过去奥唯思聚焦于FPGA工业视觉，经过2年的时间逐渐将重心转移到至医疗内窥图像。这些年，奥唯思不仅给客户定制化服务医疗电子内窥镜处理系统，并且不断地学习，不断地改进，不断地突破。
而今天，终于尘埃落定，我们首次推出可公开发售的内窥解码板：

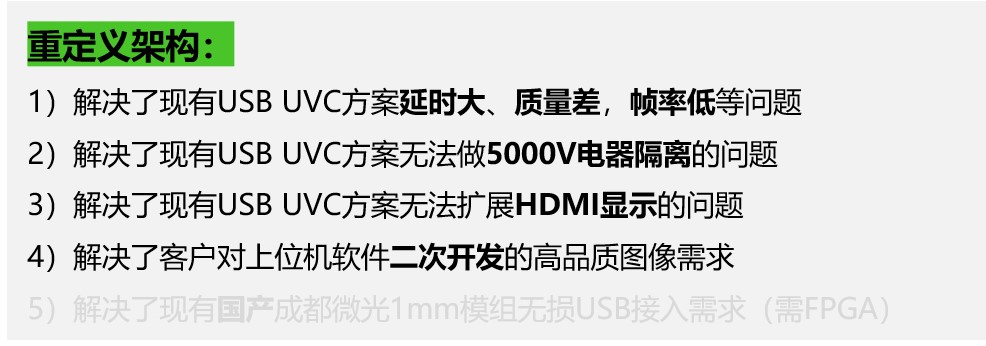

基于此，我们推出了一套全新架构的无损USB2.0 + HDMI直显示的方案，它几乎解决完了传统UVC内窥方案的所有缺点和不足，并且创造性的满足了很多客户的X86接入需求（机器人医疗客户好喜欢）：

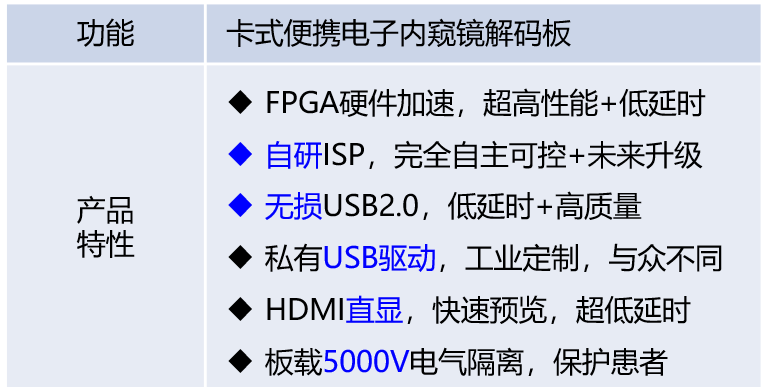

基于FPGA的高速并行可重构的特性，我们实现了VEP-002A的诸多特性，如下所示：

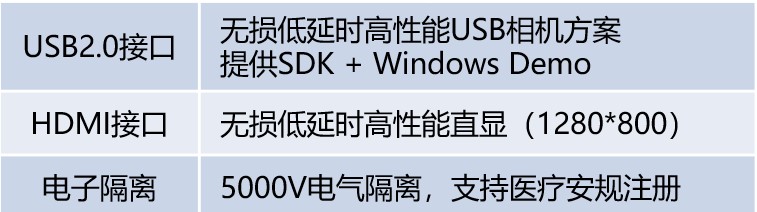

板载12V，以及LED、光纤供电接口，在高度集成度设计下，我们已经量产了VEP-002A。如下图所示，是VEP-002A板卡功能，以及输入输出接口的介绍：

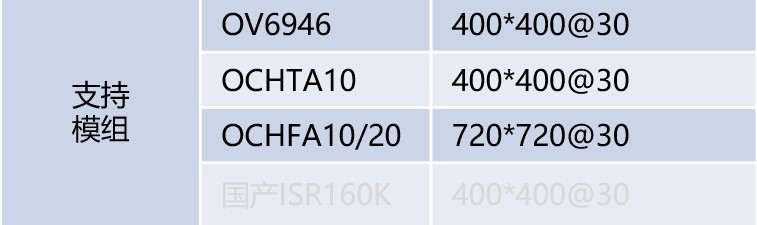

如上，不以牺成本代价，我们采用OAH0428解码芯片，配合2颗FPGA的信号处理，支持了多种传感器的接入，如下所示：
传统USB芯片的方式，是很难灵活接入多相机方案的，这也是FPGA的优势。
除此之外，我们采用的USB专用驱动方案（libusb），因此客户可以更高的效率，更高的自由度去采集图像，以及PC端软件的二次开发。
根据我们的测试评估，我们的低延时高性能USB方案，USB仅需10余ms的接入，加上曝光时间、读出时间、缓存时间，整体延时也在90ms以内，远比UVC方案180ms要低。
另外，我们也创造性的增加了HDMI直显方案，满足部分客户同显/直显的需求，即一方面可以更高效的直接显示/演示，另方面还可以去X86二次开发图像。
后一个重点，我们直接设计了5000V电器隔离，医疗产品，比如对生命负责，因此安规必须在考虑范围之内，如此，我们中填补了传统UVC内窥方案的所有空缺！

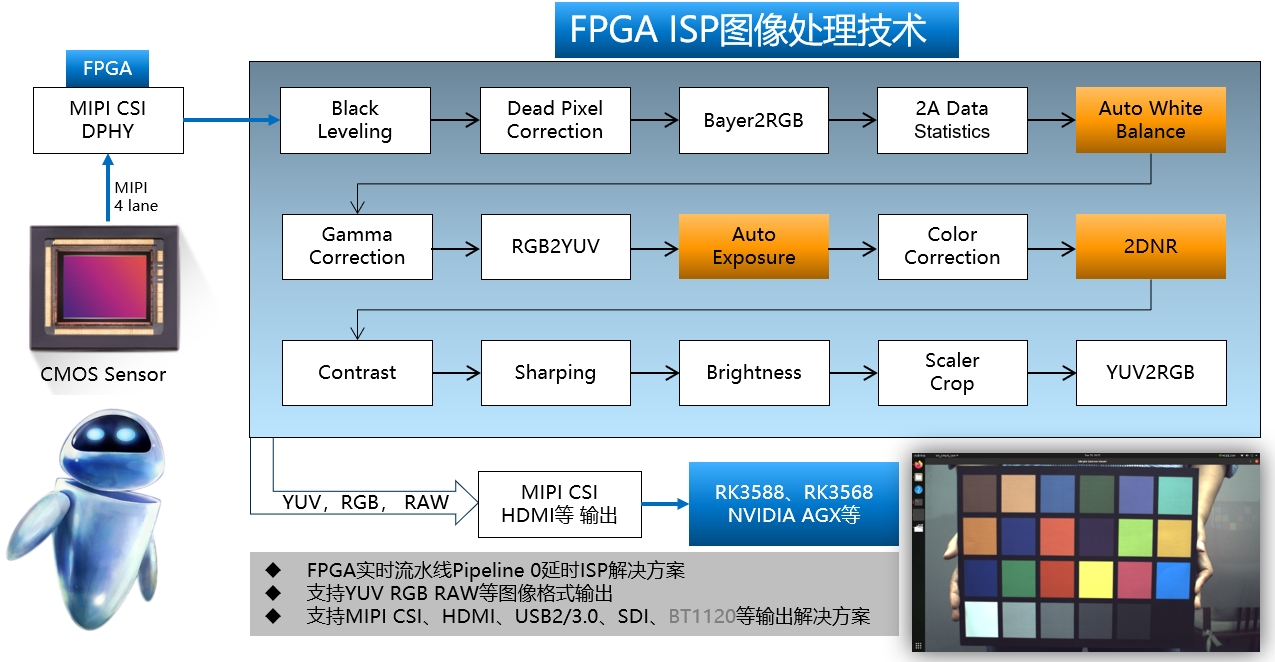

VEP-002A硬件设计的核心，仍然是FPGA：以我们十几年的FPGA图像处理经验，我们仍然坚持采用FPGA实现全流水ISP图像处理，竭尽全力将电子内窥图像处理榨干到了极限。
在电子内窥镜领域，做大简单，做小反而更难，因为靶面越小，进光量越小，图像质量会越差，噪声也随之会更大。如下图所示，是我整理的主流OV电子内窥镜的表格。
经过2年的探索，我们逐渐确认了业务方向：将精力都放到了1mm及以下内窥镜上。
如果对VEP-002A感兴趣的客户，可以转 www.szovs.com 找奥唯思商务洽谈，或者转淘宝链接和奥唯思客服[敏感词]姐了解更多（淘宝只是样品价格）：
https://item.taobao.com/item.htm?ft=t&id=922894210836
延时及HDMI直显效果测试：
