9月，一年一度的FPGA竞赛又开始了，一如既往，奥唯思支持易灵思赛道。今年易灵思赛道一共发布 4 个题目，其中题目 4——基于 FPGA 的实时图像边缘检测系统，奥唯思将进行重点讲解题目 4 的硬件配套与资料获取。

一、解读题目 4 ：基于 FPGA 的实时图像边缘检测系统

1. 选题解析：为什么是边缘检测

图像边缘检测，是数字图像处理领域经典、基础的技术之一，广泛应用在目标识别、工业检测、医学影像分析、自动驾驶等场景。

传统的软件方案（CPU）跑边缘检测，受限于 CPU 的串行处理架构，很难满足高分辨率、高帧率场景下的实时性要求。而 FPGA 凭借天然的并行 + 高速处理能力，能用流水线方式逐像素处理图像数据，真正做到“边采集、边处理、边显示”的实时效果。

这正是 FPGA 的主场，也恰恰是奥唯思 18 年FPGA图像算法深耕的领域。

2. 实现流程与指标

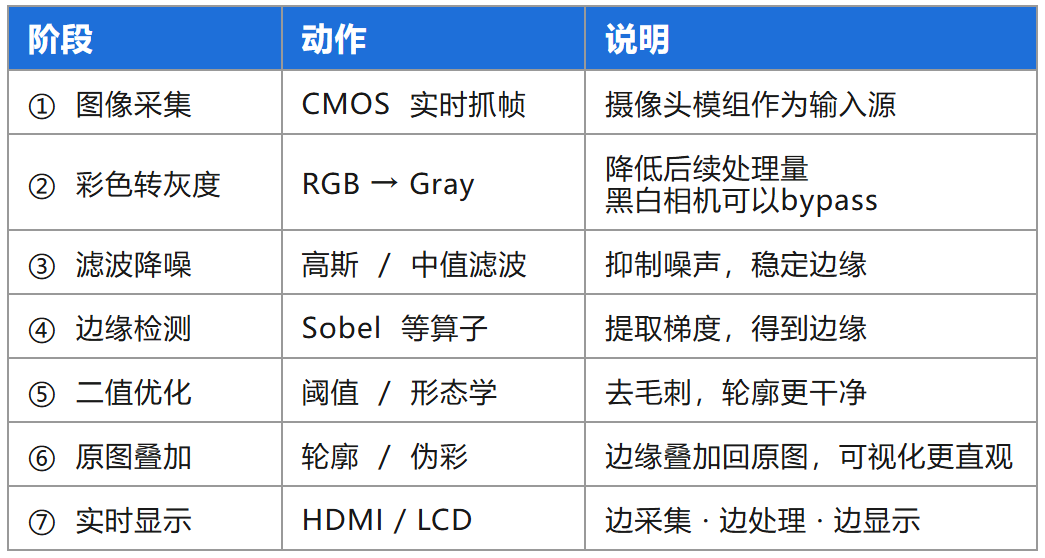

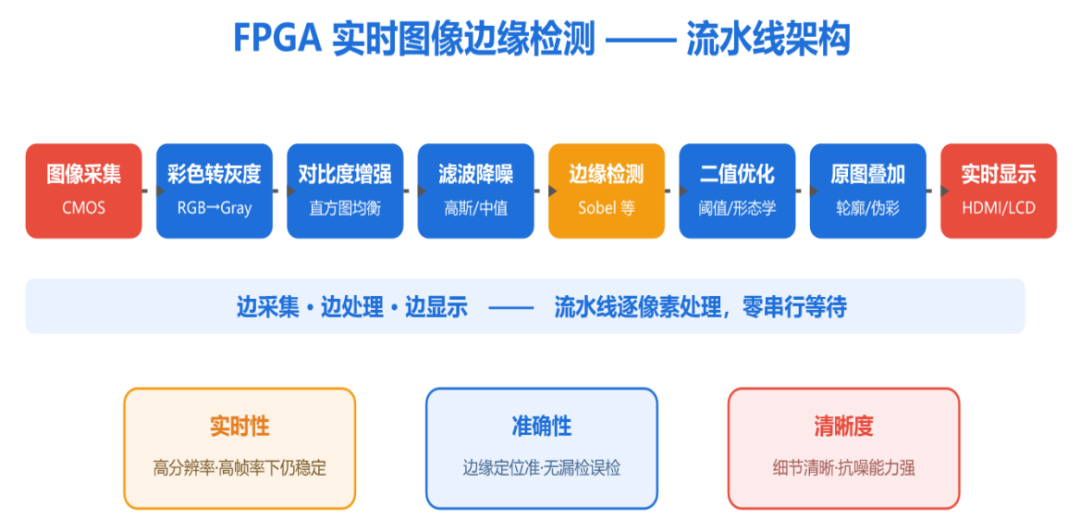

FPGA图像处理，讲究流水线与实时性，因此整个FPGA图像处理系统，是一条完整的实时图像流水线，如下图所示：

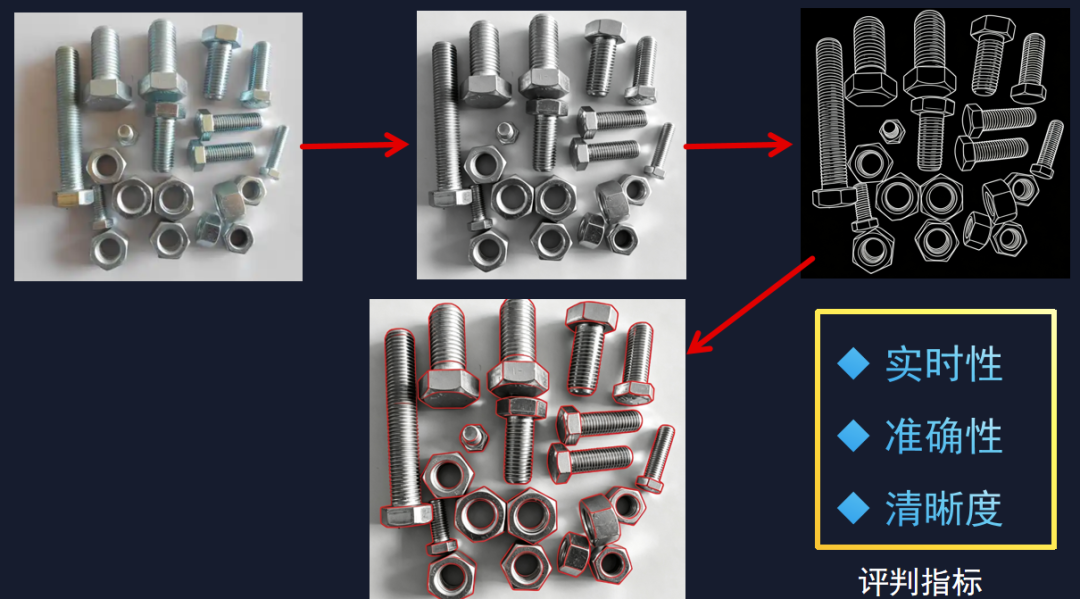

经过如上一系列FPGA图像处理后，效果将一目了然——[敏感词]是同一个目标，原始图像、边缘轮廓、以及红圈标注的检测结果：

评分看三点：实时性、准确性、清晰度。如果你还能往上叠加物体识别、姿态检测，那在工业、医疗场景就大有可为了。

本题难点：如何准确、实时地描出被检测物体的轮廓。



二、配套 FPGA 硬件环境 & 如何获取

1. 指定开发板：VF-Ti60F225

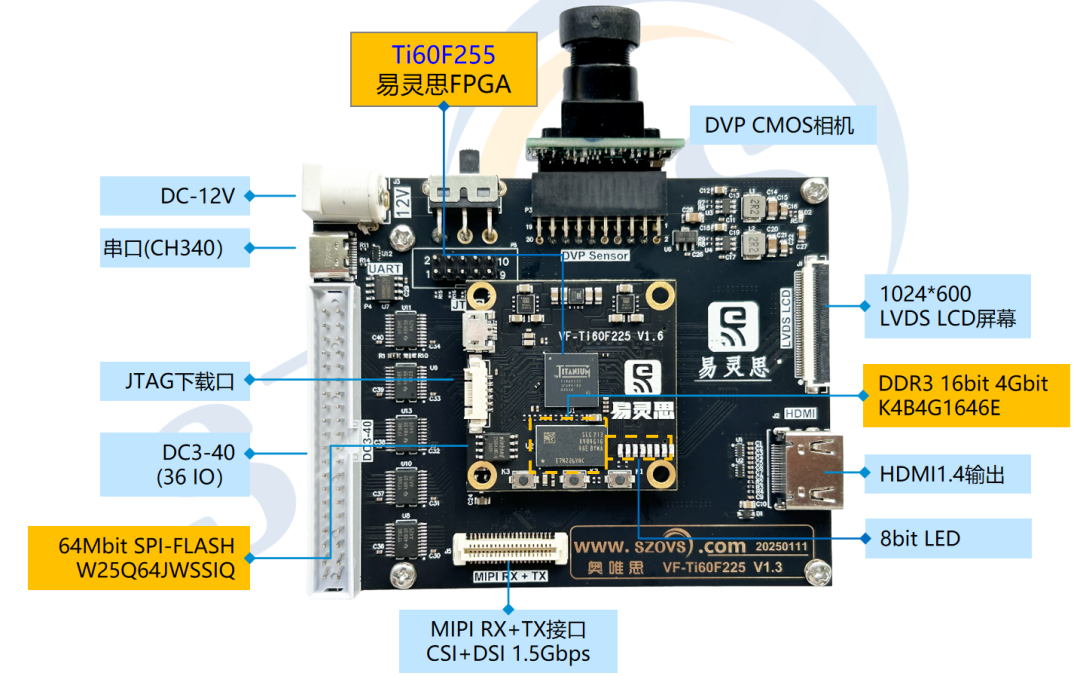

比赛题目的开发板，基于易灵思钛金 Ti60F225——16nm 工艺、60K LUT，集成了 LVDS、MIPI CSI/DSI、DDR3 等高速接口，可跑 500MHz+，非常适合 FPGA 图像加速。

2.CMOS 摄像头选型

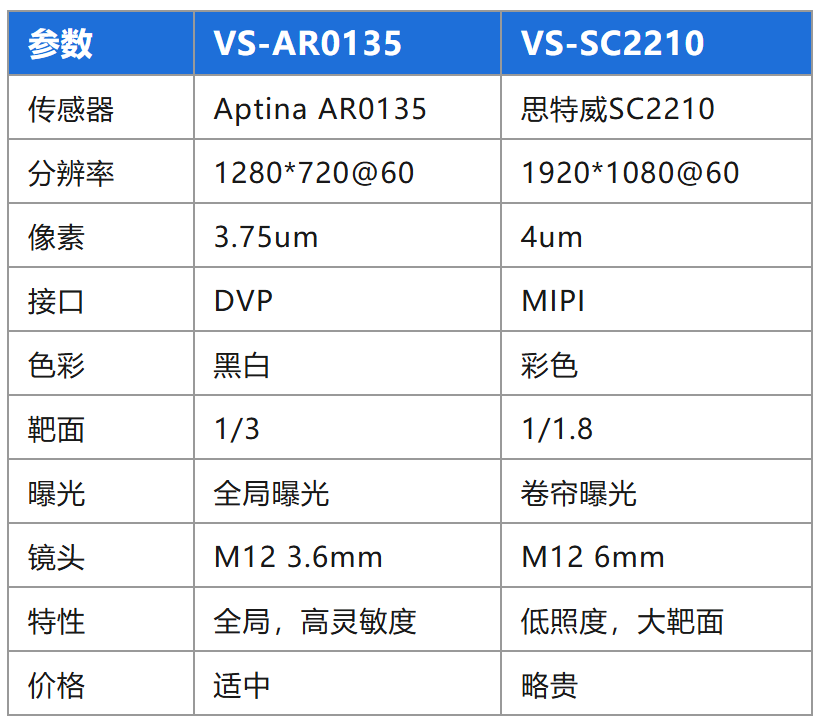

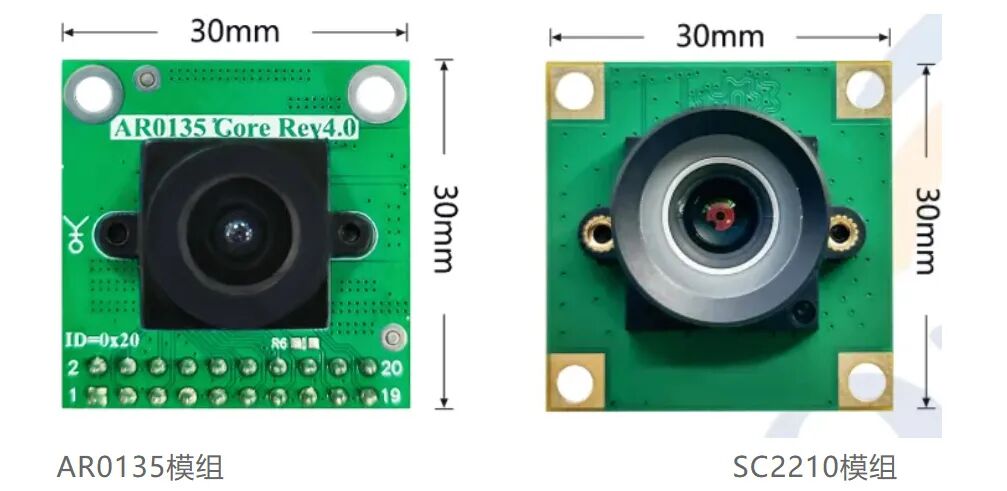

为了满足不同学生对自己作品的期望，我们提供了2款CMOS模组，以及配套的FPGA工程，当然学生自备模组也行。关于这两款模组的参数特性，如下所示：





3. 实时视频输出

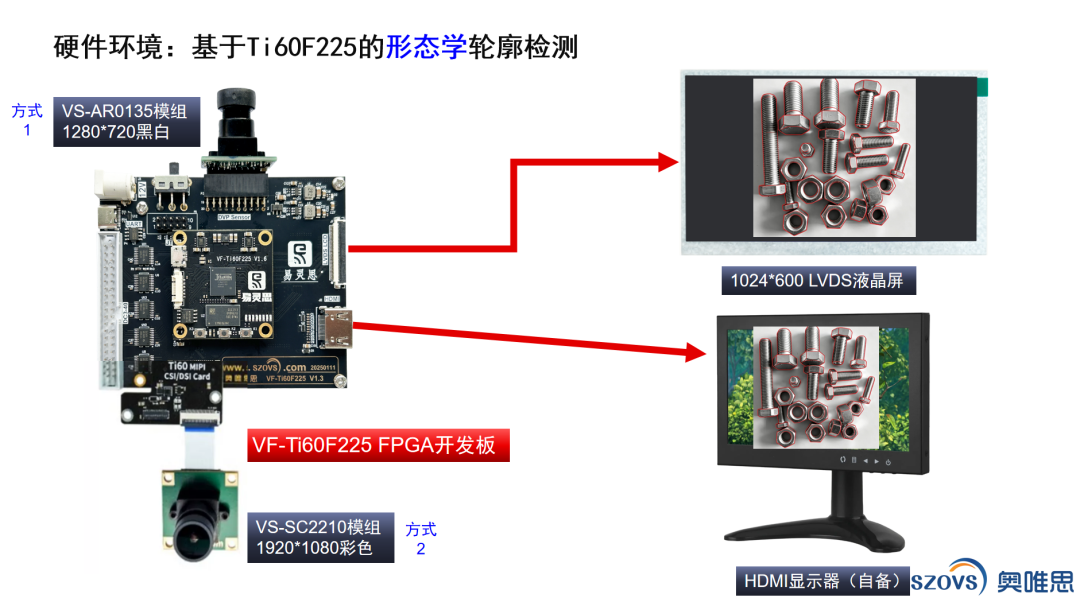

简单快捷，可以采用FPGA开发板集成的HDMI接口，通过外部HDMI显示器连接显示；想要便携，也可以选用7寸LVDS屏幕，1024*600分辨率，具体如下图所示：

奥唯思将提供完整的「开发板 + 摄像头驱动 → DDR3 存储 → HDMI/LVDS 显示」 Demo，学生在这个基础上，去实现形态学检测 / 边缘检测算法即可，终还是看作品的性能，以及学生的创意。

4.FPGA 开发板采购

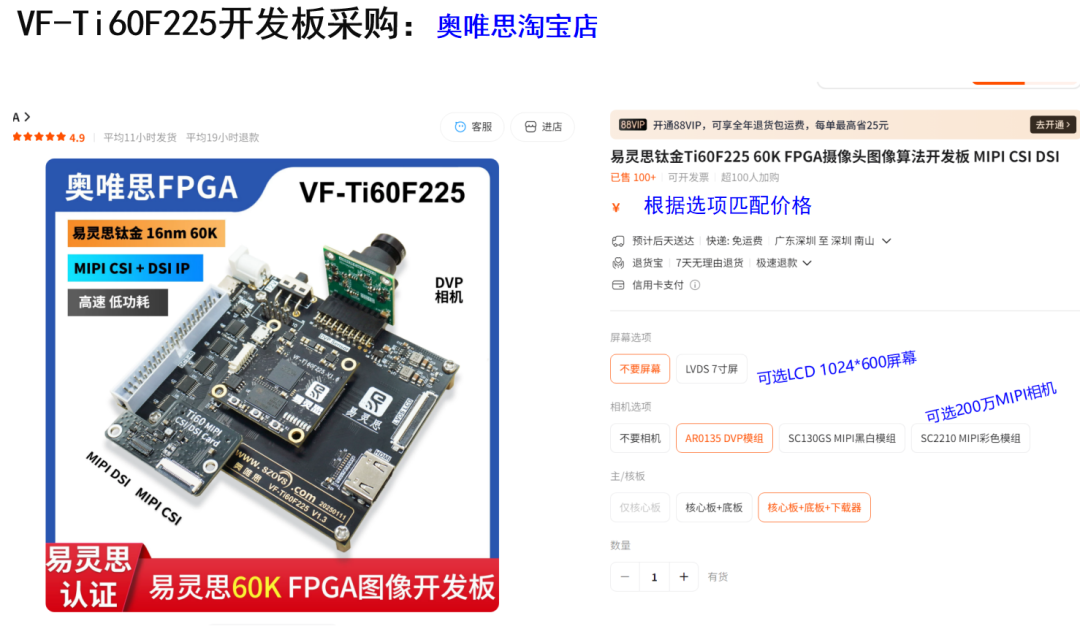

有意采购配套易灵思FPGA开发板的，可以在「奥唯思FPGA」淘宝店采购：

由于今年的供应链异常现象，存储、阻容均涨价了10倍以上，FPGA主芯片的产能和售价也相应受到了很大的影响。但为了支持广大易灵思FPGA爱好者，我们近年来坚持没有涨价，持续推广，唯有情怀可以支撑，这也是我们给比赛大的诚意。



5.配套资料 &软件下载

• VF-Ti60F225开发板资料

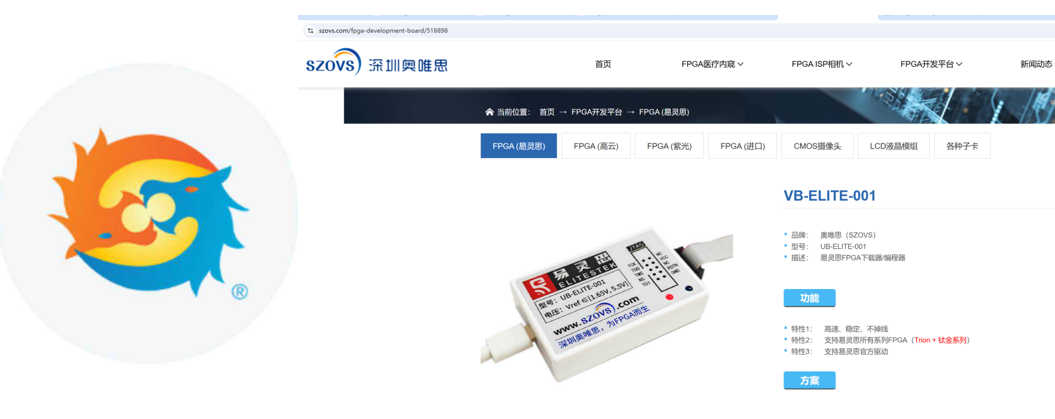

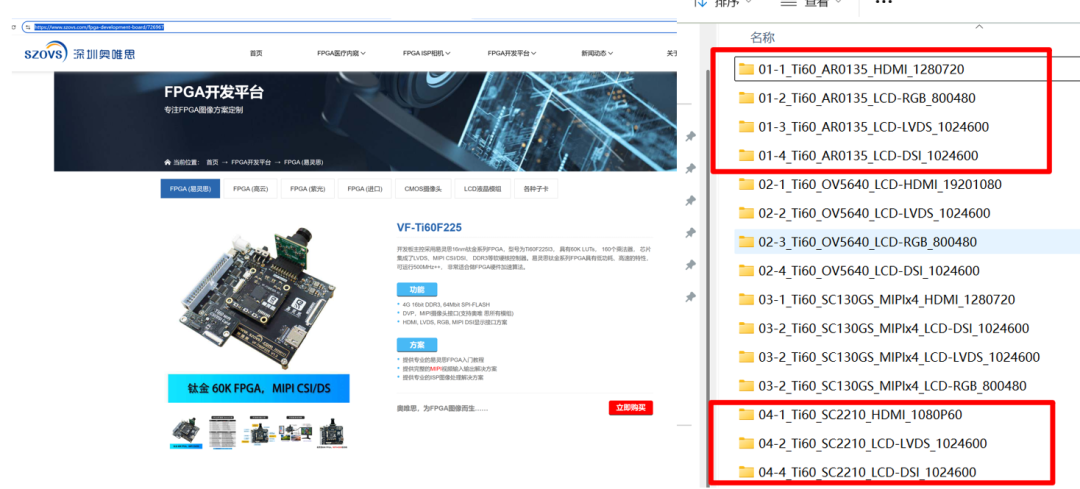

关于配套VF-Ti60F225开发板资料，可以直接在奥唯思官网www.szovs.com，搜索Ti60F225下载，如下所示：

也可以在百度网盘直接下载：

https://pan.baidu.com/s/1wPYG9BvgxaQfYSFbg5v--Q?pwd=fpga

• Efinity 2025.1软件下载



软件，我们仍然指定Efinity 2025.1，也可以在奥唯思官网搜索下载。同时，在安装时可以一并把易灵思FPGA下载器驱动安装，具体资料如下：

也可以在百度网盘直接下载：

https://pan.baidu.com/s/1h4TosL3NeTrLyfGjg8p6XQ?pwd=fpga

https://pan.baidu.com/s/1tAgMm0yyGFbnhqlN-U1CyQ?pwd=fpga



• 安装及入门教程→bilibili视频

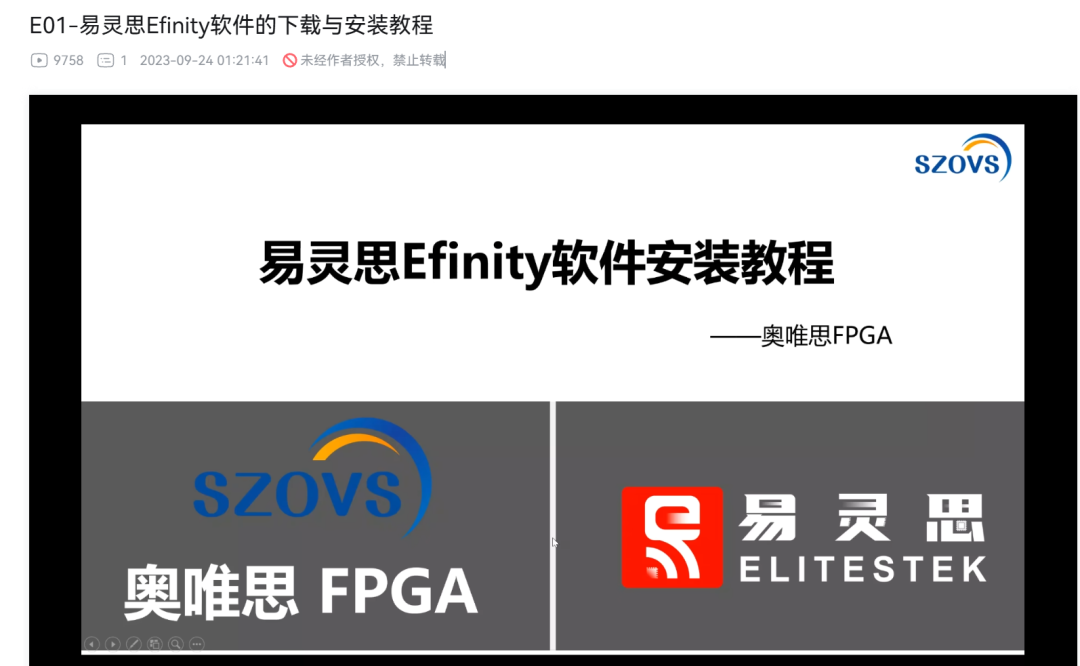

万事开头难，如果在安装软件和使用上，还有一些不知如何下手的，请转至bilibili观看曾经录制的视频，如下：

https://www.bilibili.com/video/BV1em4y1G78L/?spm_id_from=333.1387.collection.video_card.click

同时，易灵思bilibili有更多的视频资料，也可以搜索访问。

6. 加群交流

为了更好的支持各位参加FPGA竞赛，易灵思赛道的学生，今年重新建了微信支持群，用来提供一定程度的答疑，以及必要的指导。完成采购后，我们将发放专属二维码，为参赛的同学提供更独立、专注的服务。

三、预祝圆满成功，全力支持祖国新生

FPGA 与 IC 芯片设计，已经是这个时代的潮流。每年投身其中的学生越来越多。学习永无止境，但投入和产出一定是成正比的。你在实验室里熬过的每一个深夜、写下的每一行 Verilog，都会在决赛那天给你回报。

奥唯思作为易灵思的独家第三方 IDH，18 年只做 FPGA 图像一件事。我们想做的，不只是卖一块开发板，而是把易灵思这条国产 FPGA 赛道，真真正正地交到新一代工程师手里。

所以，不要犹豫，赶紧奔跑吧——致你们正好在狂热 FPGA 的青春。

奥唯思在此预祝各位，在 2026 FPGA 创新设计竞赛（易灵思赛道）中获得好成绩，圆圆满满；也愿我们祖国的半导体新生力量，生生不息。
