奥唯思专有的骄傲，探索，从未停止！

历经在6+2个月，经过了多次PCB改板，以及从商业级国产方案，到工业级工业方案的迭代升级，我们终于尘埃落定，正式交付/推出全国产+工业级安路DR1 FPSoC FPGA方案，彻底完成了Xilinx ZYNQ 7020 FPGA（XC7Z020）国产工业级替代，成就了：

• 国内[敏感词]：全国产+工业级 安路DR1硬件方案
• 国内[敏感词]：专注于FPGA图像的DR1解决方案

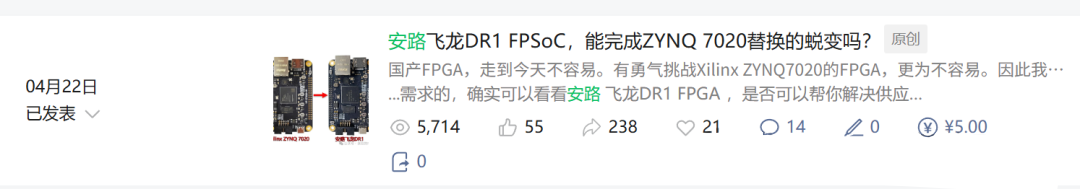

安路飞龙DR1 FPSoC，能完成ZYNQ 7020替换的蜕变吗？

以下正文，关于全国产工业级SoC FPGA的介绍：

---

• 1. 安路DR1 FPGA介绍

上海安路，是国内FPGA芯片第一股，也是国产FPGA开创者，FPGA市场占有率国内第二，耗时10几年，在国产FPGA的研发与推广上，有着不可估量的价值与作用，推动了我国FPGA芯片产业链的迭代与前进。

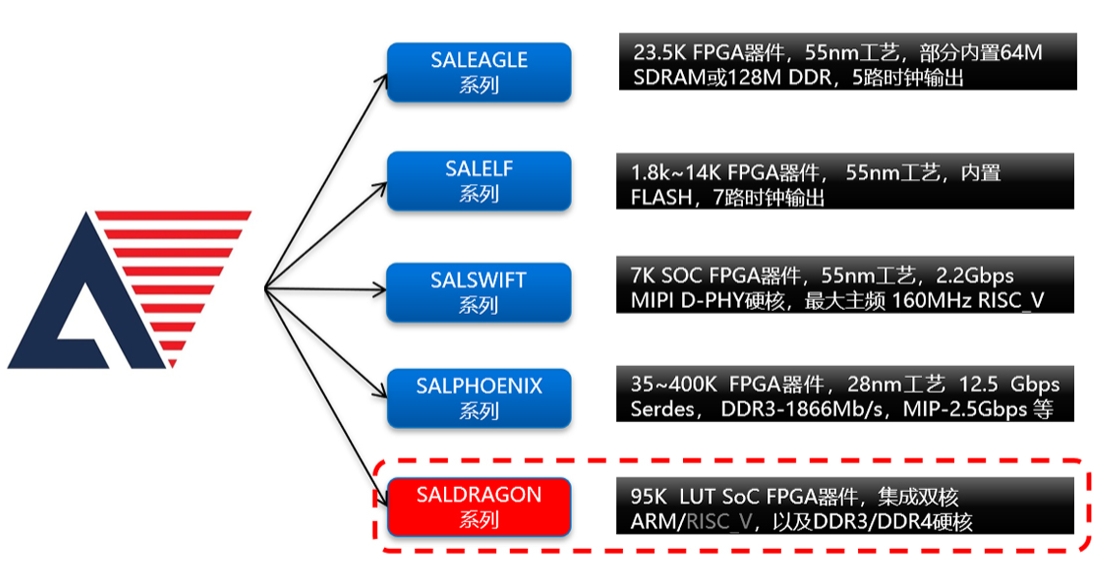

十余年来，安路在FPGA研发的道路上从未止步，在工业、通讯、消费电子领域有着很多成功的设计及应用案例，典型的有EG4S20NG88，合封SDRAM的20K FPGA，是成名的代表作。除此之外，安路还有更多系列的FPGA，如下：

今天，我们重点关注SALDRAGON（飞龙)系列的FPGA：

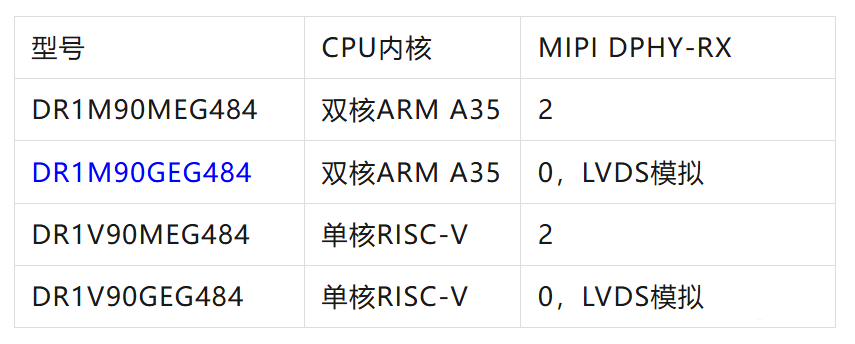

飞龙DR1其实有4个子型号，除了如下区别，其他几乎一样：

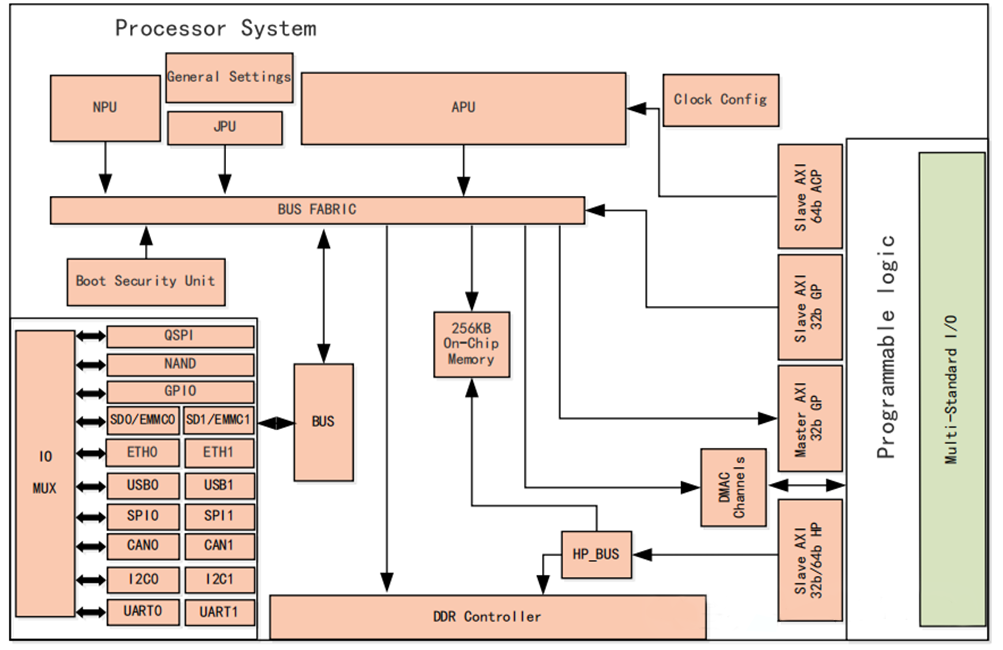

其实这4款DR1 FPGA， 应该是一个Die封装的4种型号，其内部架构几乎一致（如下图所示），因此可以根据实际需求，统一对待。

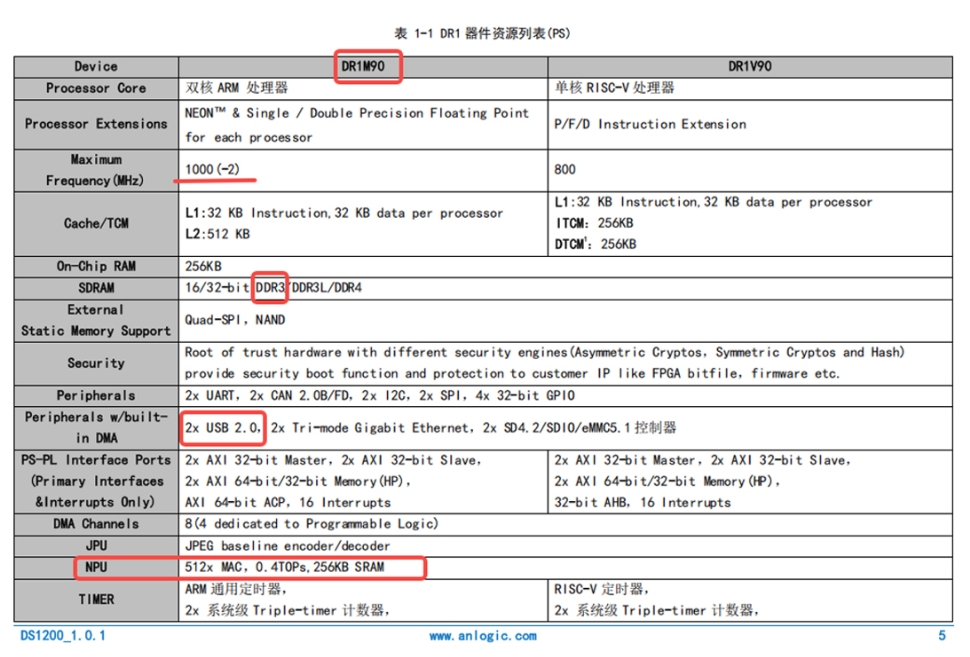

根据与安路原厂AE/市场的多次探讨，我们选用的是DR1M90GEG484，即如上第二款FPGA，集成双核ARM A35，以及采用奥唯思的MIPI IP来实现MIPI相机应用（LVDS模拟）。如下是DR1M90与DRMV90的主要特性对比：

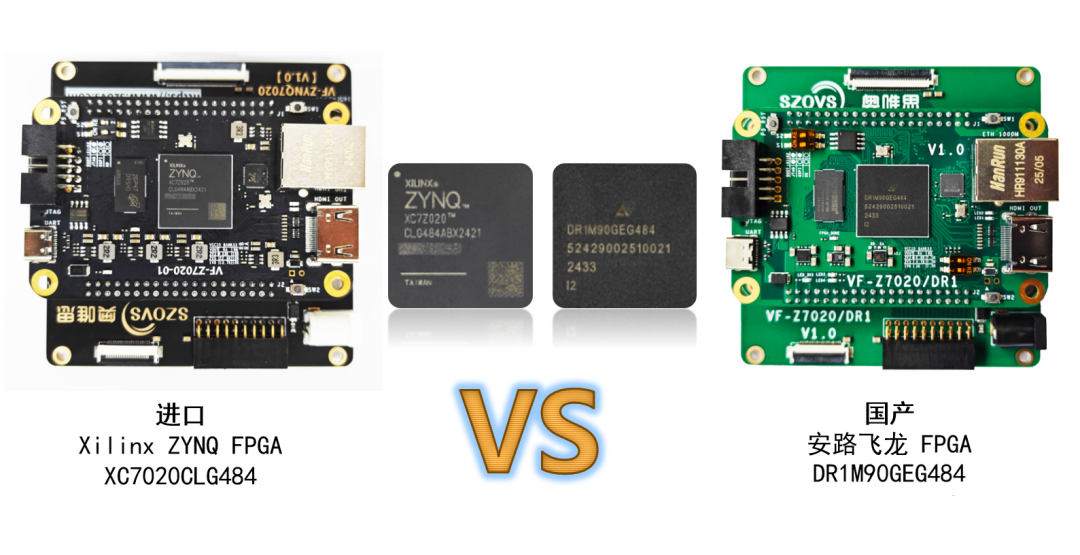

• 2. Xilinx 7020与安路DR1对比

安路DR1 FPSoC，为替代Xilinx ZYNQ 7020 FPGA而生。

过去几年，由于TI的DLP方案采用了Xilinx ZYNQ 7020，因此在国内部分渠道，7020有一个不错的价格。但近年来，TI的DLP换成方案了，导致ZYNQ 7020的价格不是那么香了。

此外，这几年的贸易战搞得人心惶惶，即便是前两个月，我们也是经历了一遍烟硝弥漫（关税虽然没有直接涉及到芯片，但进口芯片应声上涨50%），经过了几个月的来回切搓，目前双边的谈判也是进入了僵持阶段，一损俱损。

如果Xilinx ZYNQ 7020 FPGA要增加145%的关税，那差不多芯片的成本要增加到30美金，对于很多产品来说，这是扛不住的。

另外，部分产品对供应链的安全，以及信息安全更为苛刻，因此需要全国产型号的替代；同时对高低温、工业场景的苛刻要求，也需要工业级方案。因此，全国产+工业级 Xilinx ZYNQ 7020 FPGA替代方案，迫在眉睫！

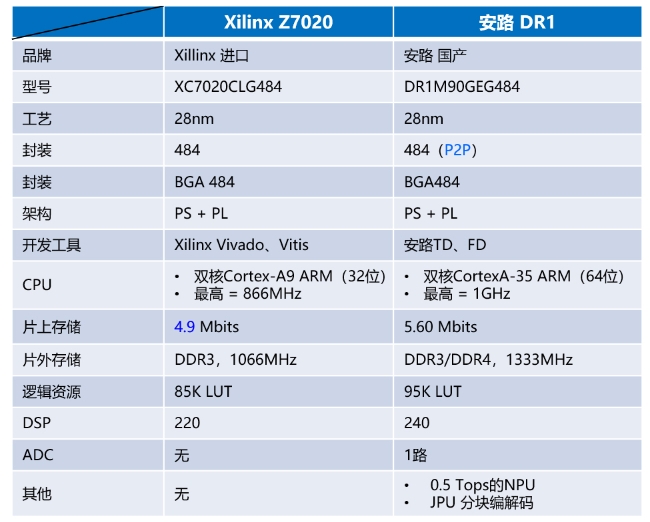

针对进口7020，与国产安路DR1 FPGA的差异对比，我总结了下表：

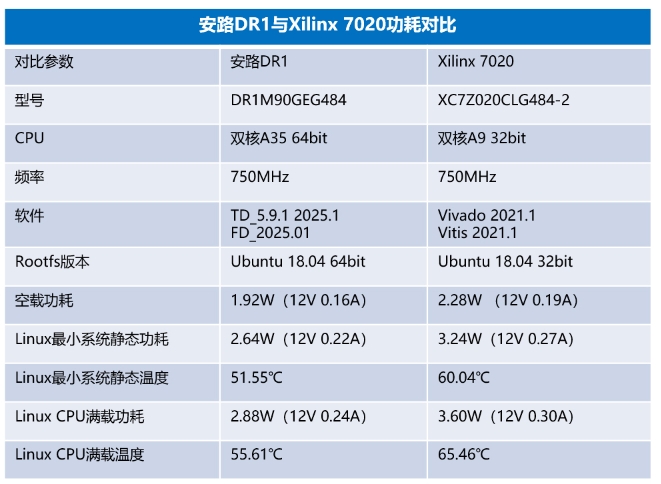

另外，针对两款芯片的功耗、温度对比，我们也拿到了相关数据：

可见，安路DR1 FPGA还是可圈可点，基于我们推出的全国产+工业级FPGA图像方案，实现Xilinx 7020 P2P替代方案，势不可挡！

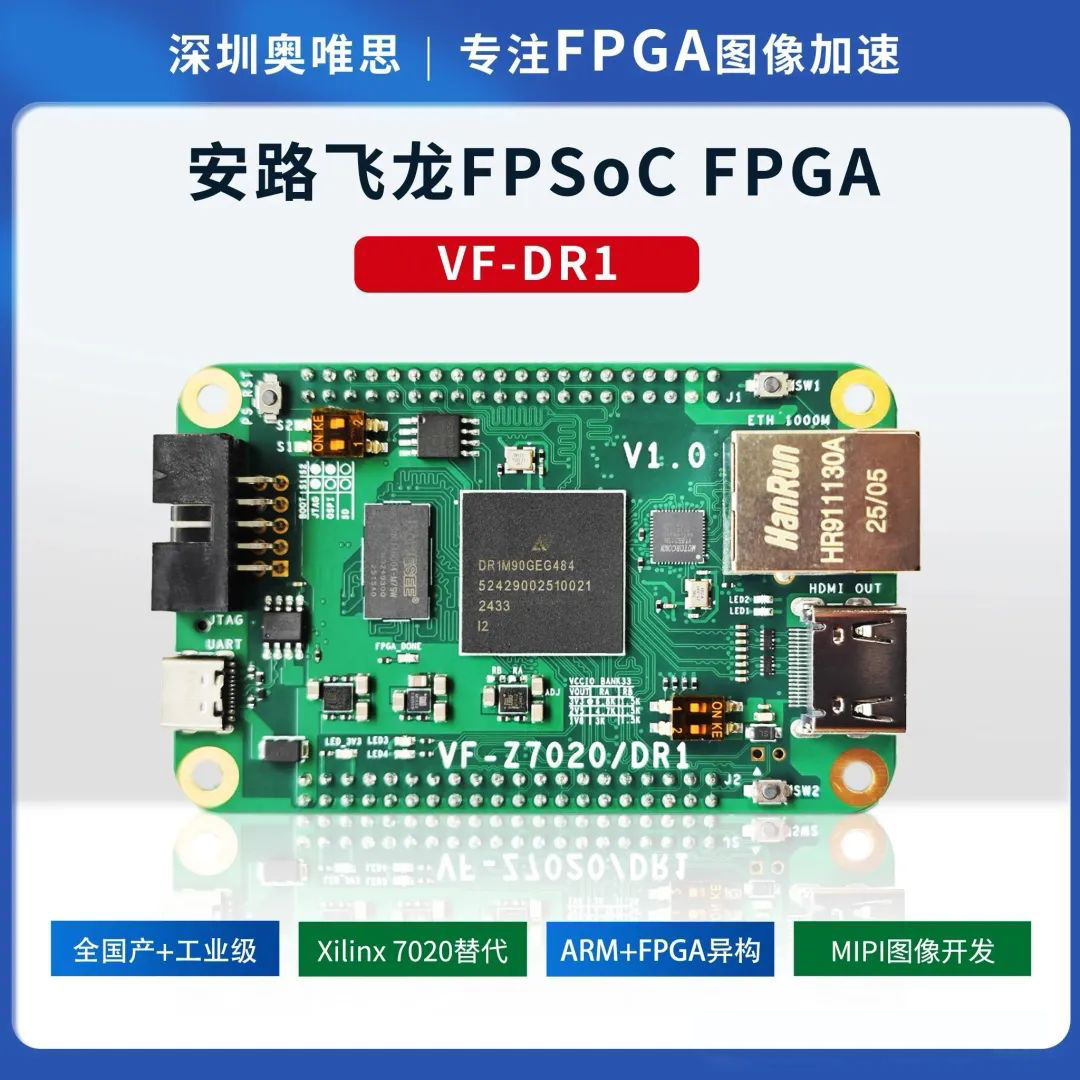

• 3. 奥唯思VF-DR1开发板介绍

数十年来，我们将所有精力都投入到了FPGA图像上，因此，针对安路飞龙DR1 FPGA，只此一战，我们投入了大量的FPGA研发、生态的维护，以及情怀的加持，只为做好一个全国产+工业级SoC FPGA图像方案。

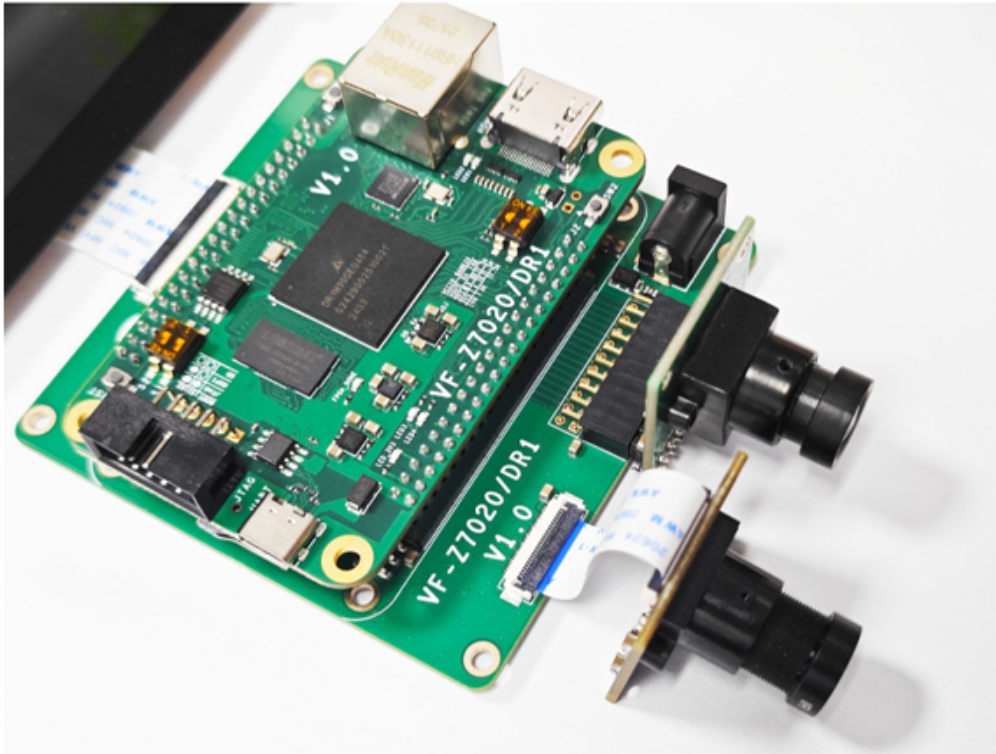

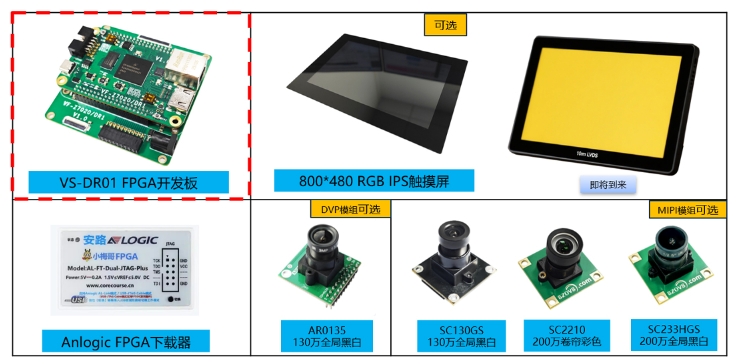

因为安路DR1 P2P兼容Xilinx 7020 484封装，因此VF-DR1 FPGA开发板，也是基于VF-Z7020开发板演变而言的：

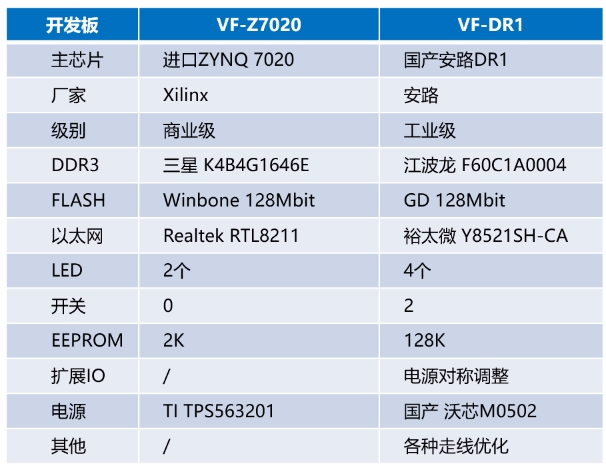

不过我们改版三次后，进行了重大的更新，已经无法用原先公用底版了，针对VF-DR1 FPGA核心板，硬件的升级主要有如下：

所有的设计，都是基于：全国产+工业级选型的，并且经过了严格的代码、时序优化调整，后落地了完整的替代Xiliinx 7020的FPGA解决方案，为安路FPSoC在FPGA图像领域，补上了后一块拼图。

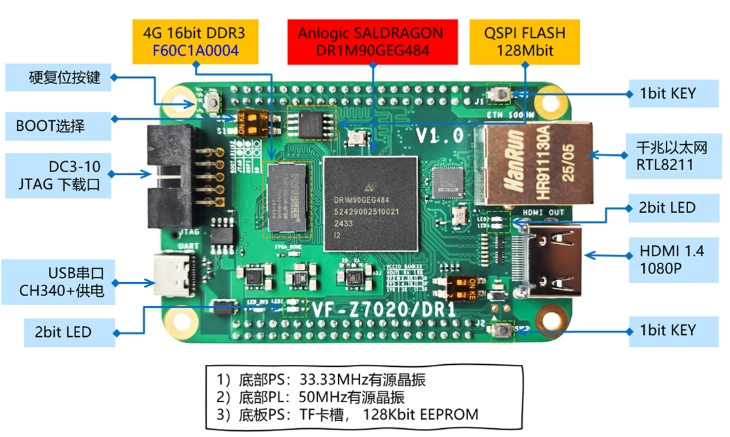

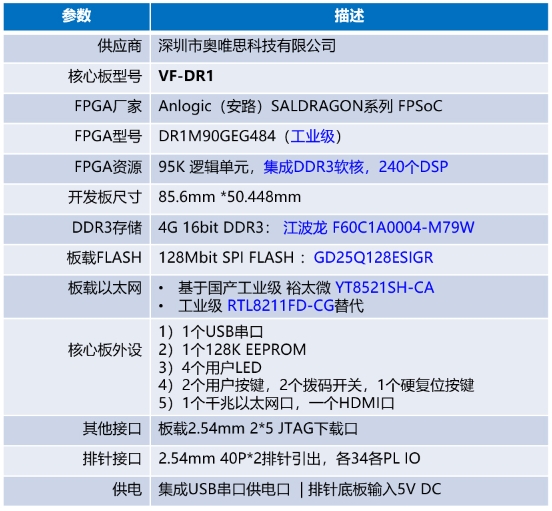

如下是VF-DR1 FPGA核心板的主要选型、接口介绍：

关于DR1 FPGA核心板的详细描述，如下所示：

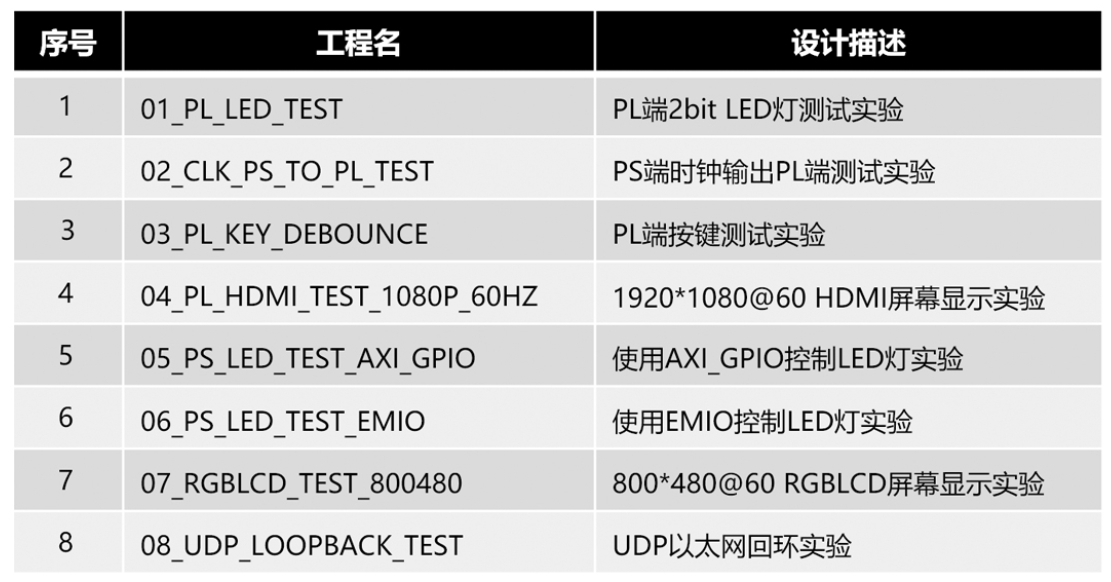

针对安路DR1 FPGA入门，我们推出了一些基础Demo，如下：

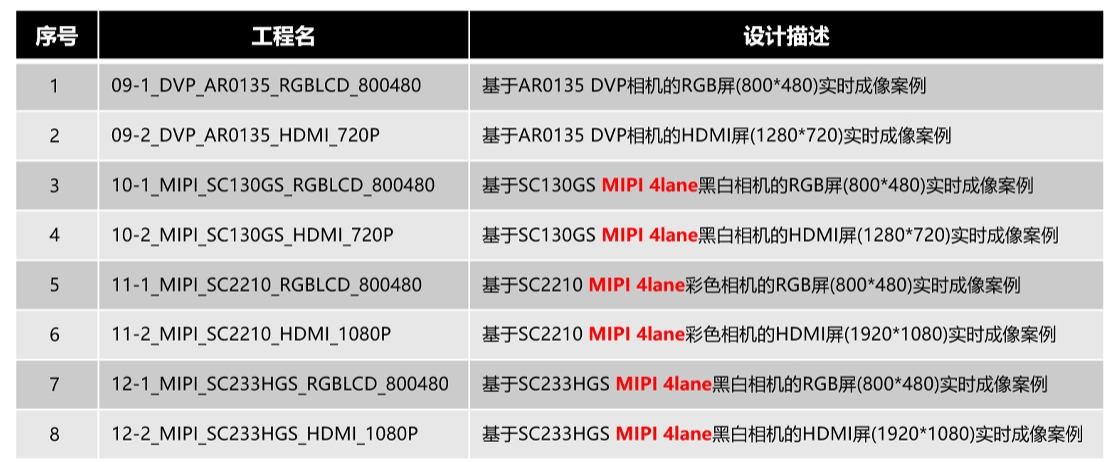

针对FPGA图像设计，我们更是接入了DVP相机、MIPI相机等，通过HDMI、RGBLCD方式显示图像，完成了基于DR1 FPGA的图像接入方案，相关工程列表如下，全部开源！

其中，由于安路官方还没有推出完整的MIPI RX解决方案，我们使用了奥唯思千锤百炼的MIPI IP（基于LVDS模拟），花了数月终于将我们通用的MIPI相机全部集成上去了，包括但不限于如上表。

此刻，基于安路DR1 FPGA的完整MIPI解决方案，向所有开发板采购用户免费开放，助力客户快速上手，基于安路DR1的FPGA图像开发之旅。

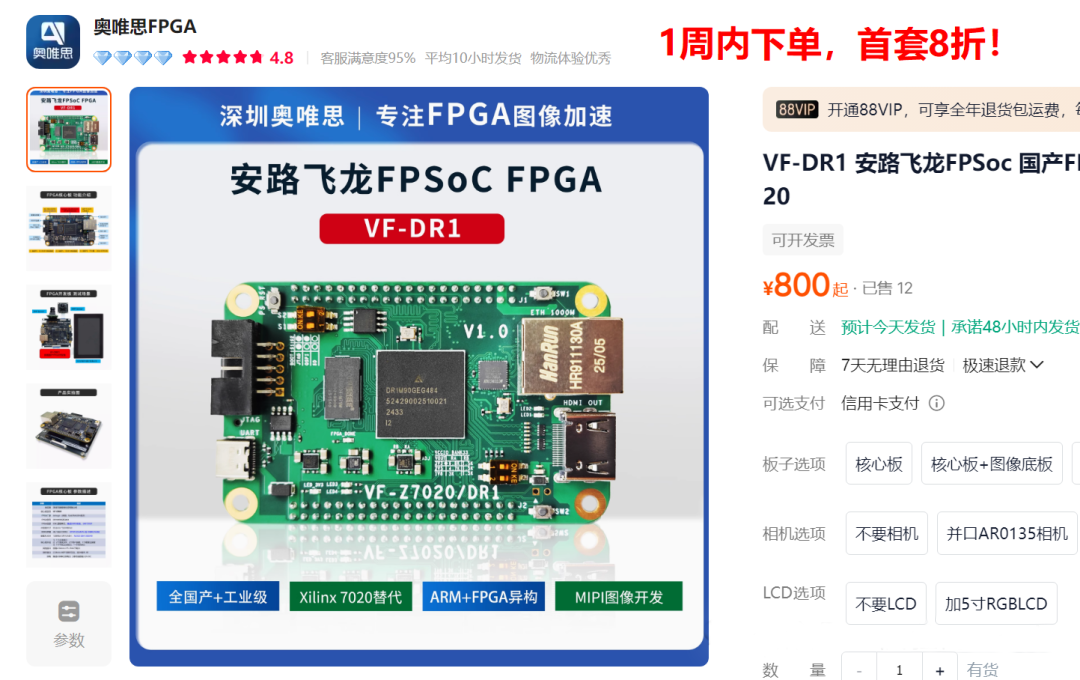

https://item.taobao.com/item.htm?ft=t&id=856974234893

欲购从速，拥抱全国产+工业级+图像FPGA解决方案！
