颠覆式创新—成都微光国产1mm FPGA内窥方案

本文，主要针对国产成都微光1mm模组（MIM10C1），将详细介绍奥唯思FPGA内窥解码方案。

---

自成都微光发布ISR160K 1mm内窥Sensor以来，已将近过去1年。

与其他99%的国产1mm内窥模组方案不同的是，成都微光独树一帜，采用LVDS数字编码方式进行传输与通信，因此有效解决了2个问题：

• 采用LVDS数字编码，可以传输更远的举例（实测6-8米）
• 不需要OV426、OAH0428，降低了解码板端的成本

• 1. MIM10C1 模组特性

• 关于尺寸，此处声明：

我们这里讲的1mm内窥模组，其实仅仅是模组的尺寸，1mm的内窥模组，与1mm的内窥镜在本质上是不一样的，内窥镜除了内窥模组，还需要LED/光纤、器械通道等。

关于什么才是真正的1mm内窥镜，请看下文：

一文读懂：什么才是真正的1mm内窥镜！

• 关于型号，也需声明：

• ISR160K：成都微光1mm内窥传感器型号，即裸芯片
• MIM10C1：成都微光1mm内窥模组型号，即封装了镜头后的模组

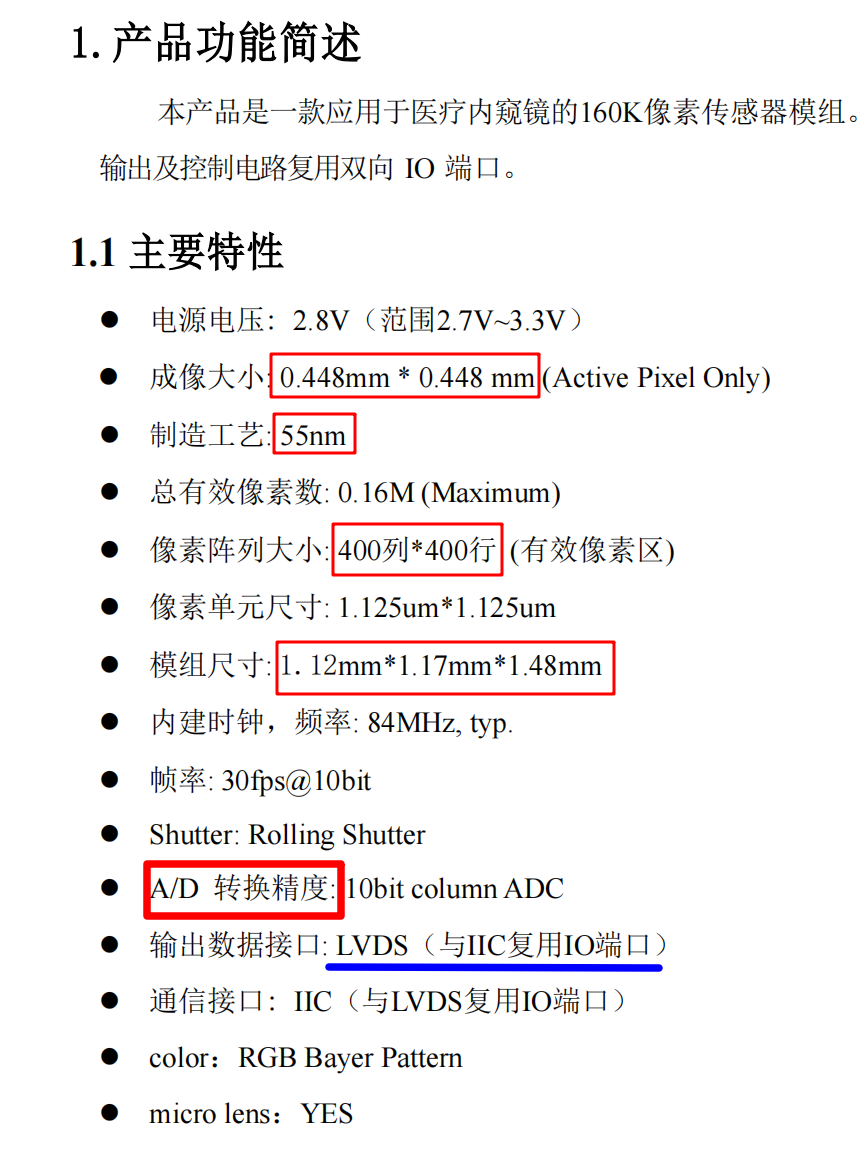

去年对外宣传，官方用的还是ISR160K；今年重新战略调整后，采用MIM10C1型号进行模组推广。关于MIM10C1的产品特性，如下图所示：

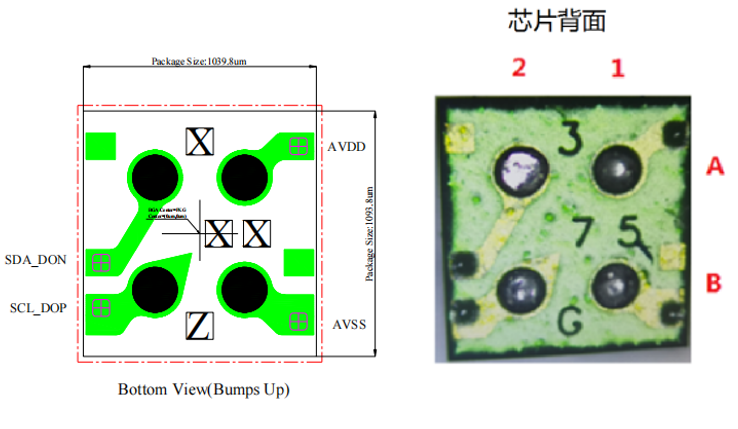

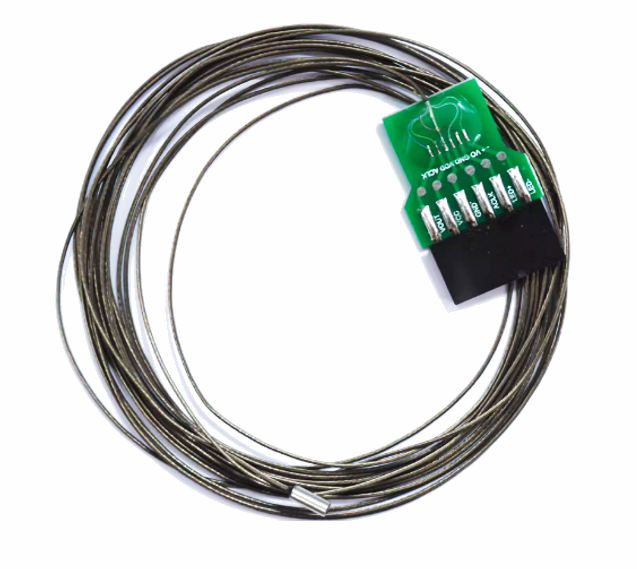

这里[敏感词]的亮点，就是MIM10C1内置了ADC，因此无需外部ADC（OV426、OAH0428）解码芯片。芯片背面，如下图所示，标配4个IO，方案模组焊线。

更多关于成都微光1mm内窥模组的介绍，可以看我之前的文章：

国产1mm内窥镜，OV6946的替代品来了

国产医用内窥镜，正在打开被垄断的僵局

• 2. MIM10C1与OV6946的对比

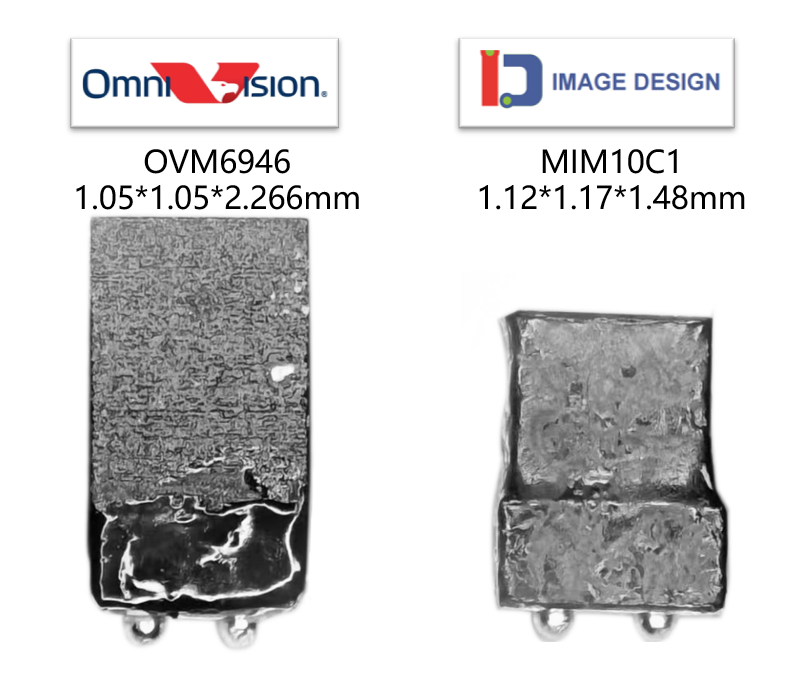

针对市场1mm内窥镜模组，截至目前仍然是OVM6946的天下。但随着国产化进程，以及对成本和供应链的不断追求，我们不得不再看看国产1mm内窥镜，下图是OV6946与MIM10C1的对比图（一个高瘦，一个矮胖，总体都在1mm左右）：

官方给出了一个基于MIM10C1与OVM6946的对比图，如下所示：

备注：这里的ISR16K就是MIM10C1， OV6946其实是OVM6946

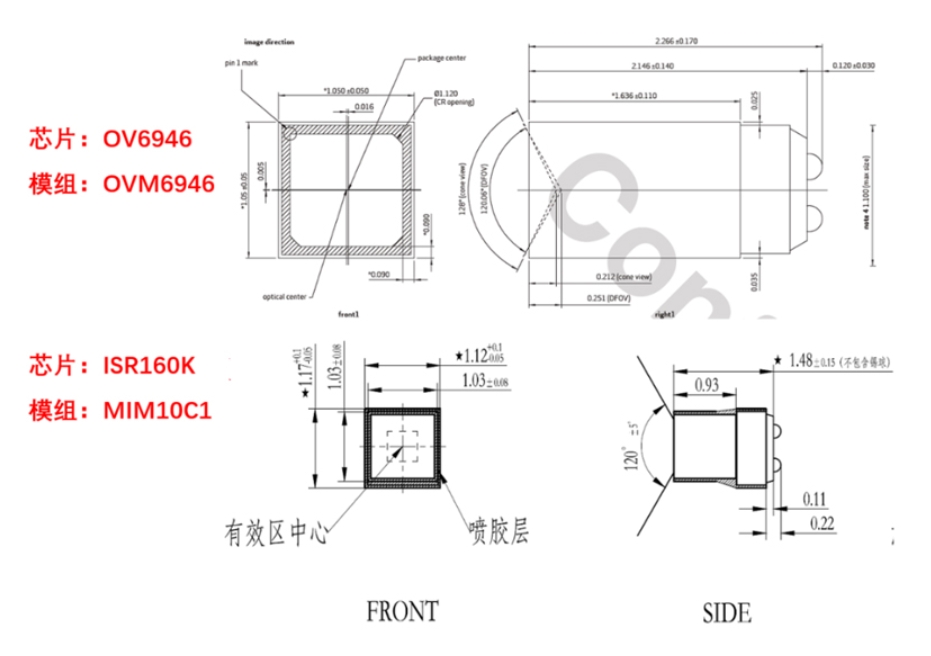

关于模组尺寸的对比，更详细的可以参考下图：

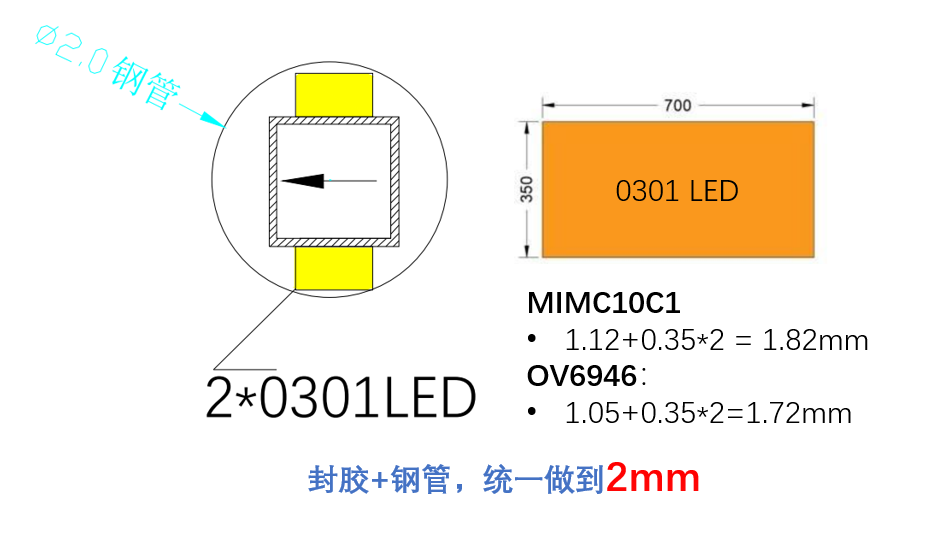

总而言之，从封钢管的焊线模组，两者都可以做到2mm尺寸，没有区别：

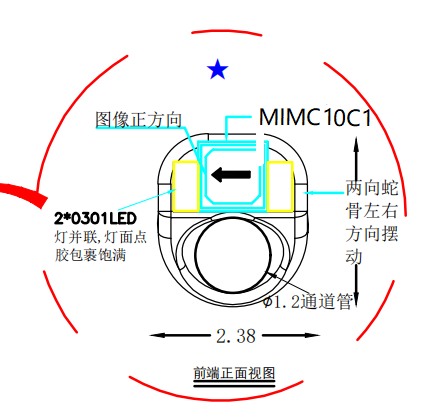

但如果是做成终的手柄，则镜子前端结构需要重新打印，毕竟尺寸不是完全一样的。

• VEP-002B：只为MIM10C1

基于MIM10C1模组FPGA内窥解码方案的研发，从前期的模组驱动对接，到后面不断迭代FPGA内窥方案，我们已经前后投入了近1年的人力，今天，终于尘埃落定，推出VEP-002B型FPGA内窥解码板，只为MIM10C1模组。

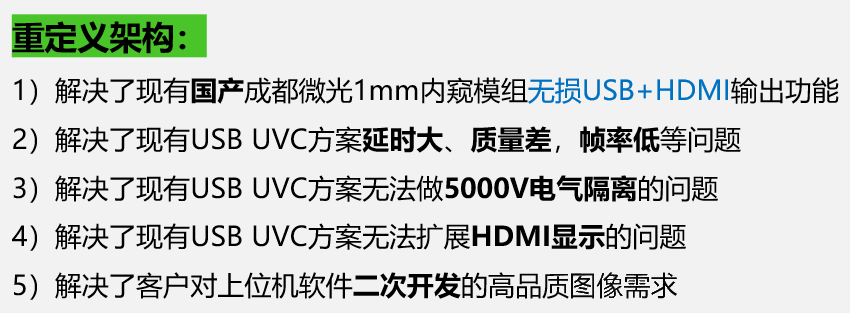

经过了将近2年的持续投入，我们对医疗内窥的理解也越来越深刻，因此这次推出的VEP-002B，直接按照医疗安规的标准进行设计，并且针对传统USB AISC内窥方案，我们颠覆性的采用FPGA，重定义了架构，解决了目前客户寸步难行的问题。

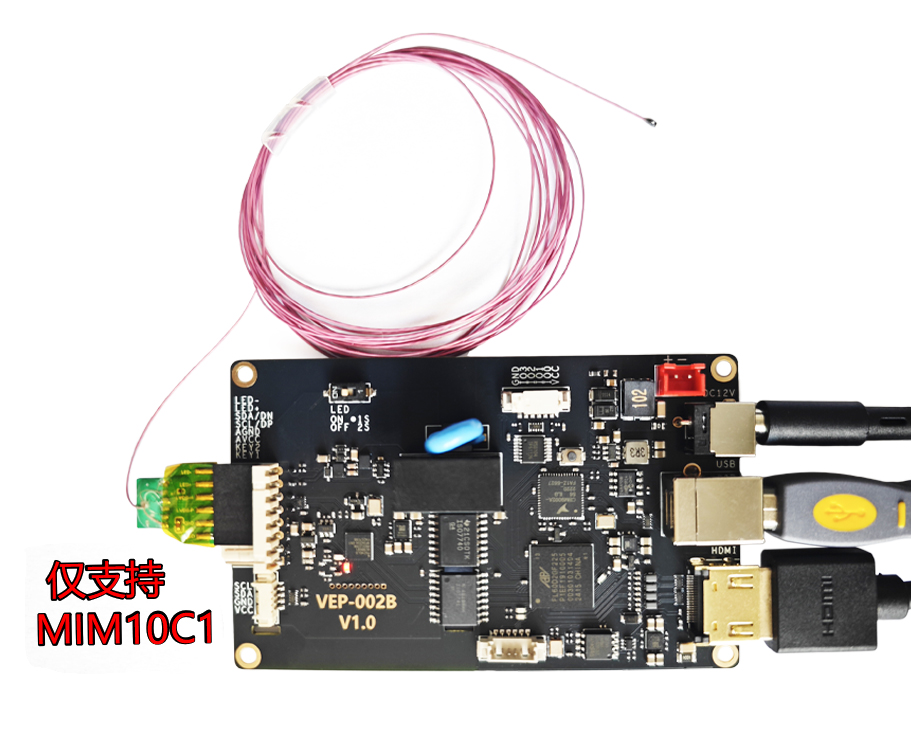

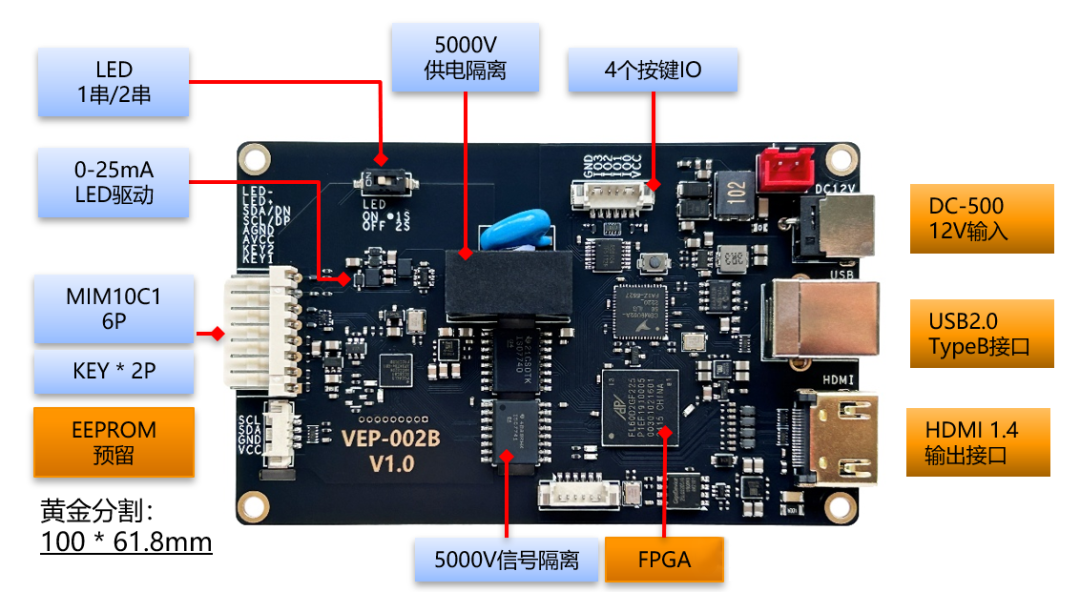

（1）VEP-002B 硬件介绍：

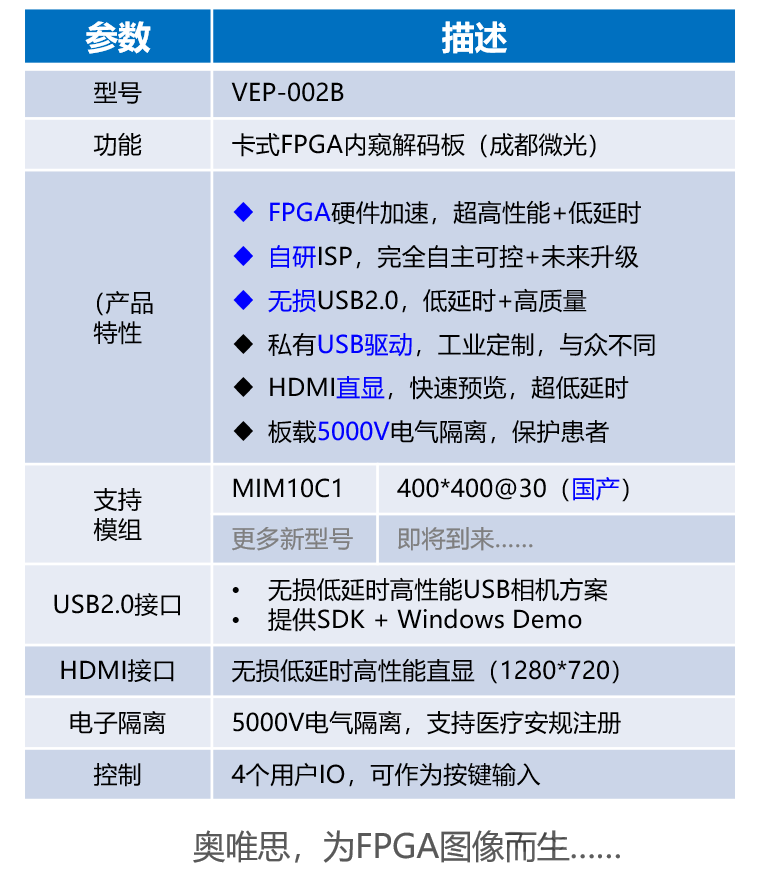

（2）VEP-002B 特性描述：

（3）VEP-002B 演示视频：

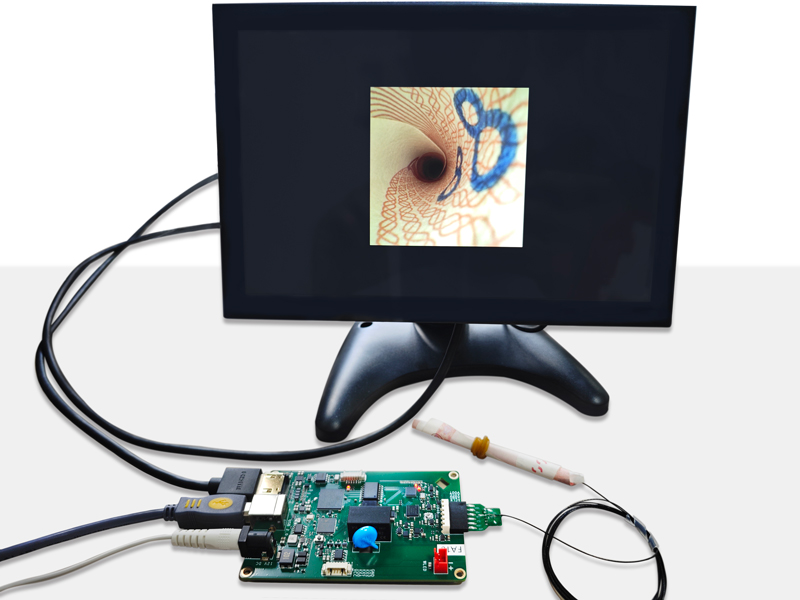

如下是VEP-002B安装测试的实物图：

如下是MIM10C1 PC端采集的视频：



后续会进行OV6946与IM10C1模组采集同屏双显测试对比，目前正在准备软件环境，敬请期待吧。

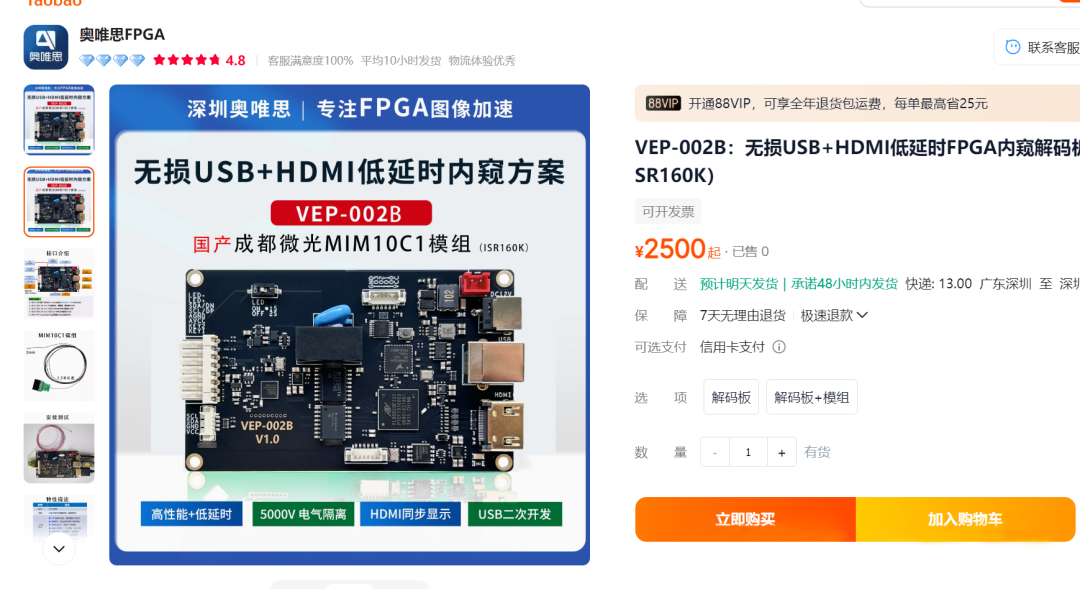

（4）VEP-002B 采购链接：

淘宝采购链接（欢迎对公沟通，欢迎定制开发）：

https://item.taobao.com/item.htm?ft=t&id=936841601708
